lunes, 11 de mayo de 2009
la utilidad de las poleas ...

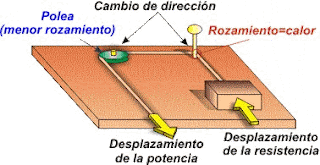

Básicamente la polea se utiliza para dos fines: cambiar la dirección de una fuerza mediante cuerdas o transmitir un movimiento giratorio de un eje a otro mediante correas.
En el primer caso tenemos una polea de cable que puede emplearse bajo la forma de polea fija, polea móvil o polipasto. Su utilidad se centra en la elevación de cargas (pastecas, grúas, ascensores...), cierre de cortinas, movimiento de puertas automáticas, etc.
En el primer caso tenemos una polea de cable que puede emplearse bajo la forma de polea fija, polea móvil o polipasto. Su utilidad se centra en la elevación de cargas (pastecas, grúas, ascensores...), cierre de cortinas, movimiento de puertas automáticas, etc.

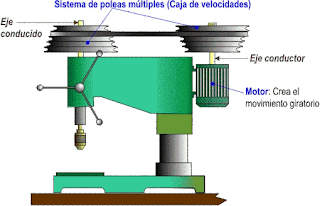

En el segundo caso tenemos una polea de correa que es de mucha utilidad para acoplar motores eléctricos a otras máquinas (compresores, taladros, ventiladores, generadores eléctricos, sierras...) pues permite trasladar un movimiento giratorio de un eje a otro. Con este tipo de poleas se construyen mecanismos como el multiplicador de velocidad, la caja de velocidad y el tren de poleas
otra definicion de poleas...
Las poleas son ruedas que tienen el perímetro exterior diseñado especialmente para facilitar el contacto con cuerdas o correas.

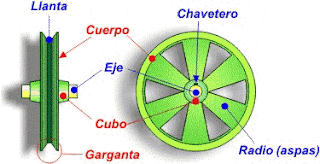

En toda polea se distinguen tres partes: cuerpo, cubo y garganta.
El cuerpo es el elemento que une el cubo con la garganta. En algunos tipos de poleas está formado por radios o aspas para reducir peso y facilitar la ventilación de las máquinas en las que se instalan.
El cubo es la parte central que comprende el agujero, permite aumentar el grosor de la polea para aumentar su estabilidad sobre el eje. Suele incluir un chavetero que facilita la unión de la polea con el eje o árbol (para que ambos giren solidarios).
La garganta (o canal ) es la parte que entra en contacto con la cuerda o la correa y está especialmente diseñada para conseguir el mayor agarre posible. La parte más profunda recibe el nombre de llanta. Puede adoptar distintas formas (plana, semicircular, triangular...) pero la más empleada hoy día es la trapezoidal.
Las poleas empleadas para tracción y elevación de cargas tienen el perímetro acanalado en forma de semicírculo (para alojar cuerdas), mientras que las empleadas para la transmisión de movimientos entre ejes suelen tenerlo trapezoidal o plano (en automoción también se emplean correas estriadas y dentadas)
En toda polea se distinguen tres partes: cuerpo, cubo y garganta.
El cuerpo es el elemento que une el cubo con la garganta. En algunos tipos de poleas está formado por radios o aspas para reducir peso y facilitar la ventilación de las máquinas en las que se instalan.
El cubo es la parte central que comprende el agujero, permite aumentar el grosor de la polea para aumentar su estabilidad sobre el eje. Suele incluir un chavetero que facilita la unión de la polea con el eje o árbol (para que ambos giren solidarios).
La garganta (o canal ) es la parte que entra en contacto con la cuerda o la correa y está especialmente diseñada para conseguir el mayor agarre posible. La parte más profunda recibe el nombre de llanta. Puede adoptar distintas formas (plana, semicircular, triangular...) pero la más empleada hoy día es la trapezoidal.
Las poleas empleadas para tracción y elevación de cargas tienen el perímetro acanalado en forma de semicírculo (para alojar cuerdas), mientras que las empleadas para la transmisión de movimientos entre ejes suelen tenerlo trapezoidal o plano (en automoción también se emplean correas estriadas y dentadas)
poleas compuestas
Polipastos o aparejos El polipasto (del latín polyspaston, y este del griego πολύσπαστον), es la configuración más común de polea compuesta. En un polipasto, las poleas se distribuyen en dos grupos, uno fijo y uno móvil. En cada grupo se instala un número arbitrario de poleas. La carga se une al grupo móvil.
polea simple movil
Polea simple móvil
Una forma alternativa de utilizar la polea es fijarla a la carga, fijar un extremo de la cuerda al soporte, y tirar del otro extremo para levantar a la polea y la carga. A esta configuración se le llama "polea simple móvil".
La polea simple móvil produce una ventaja mecánica: la fuerza necesaria para levantar la carga es justamente la mitad de la fuerza que habría sido requerida para levantar la carga sin la polea. Por el contrario, la longitud de la cuerda de la que debe tirarse es el doble de la distancia que se desea hacer subir a la carga.
Una forma alternativa de utilizar la polea es fijarla a la carga, fijar un extremo de la cuerda al soporte, y tirar del otro extremo para levantar a la polea y la carga. A esta configuración se le llama "polea simple móvil".
La polea simple móvil produce una ventaja mecánica: la fuerza necesaria para levantar la carga es justamente la mitad de la fuerza que habría sido requerida para levantar la carga sin la polea. Por el contrario, la longitud de la cuerda de la que debe tirarse es el doble de la distancia que se desea hacer subir a la carga.
poleas simples
Poleas simples

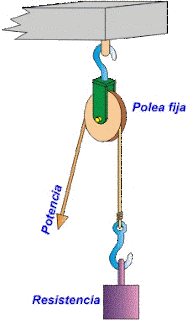

Polea simple fija
La manera más sencilla de utilizar una polea es anclarla en un soporte, colgar un peso en un extremo de la cuerda, y tirar del otro extremo para levantar el peso. A esta configuración se le llama polea simple fija.
Una polea simple fija no produce una ventaja mecánica: la fuerza que debe aplicarse es la misma que se habría requerido para levantar el objeto sin la polea. La polea, sin embargo, permite aplicar la fuerza en una dirección más conveniente.
Polea simple fija
La manera más sencilla de utilizar una polea es anclarla en un soporte, colgar un peso en un extremo de la cuerda, y tirar del otro extremo para levantar el peso. A esta configuración se le llama polea simple fija.
Una polea simple fija no produce una ventaja mecánica: la fuerza que debe aplicarse es la misma que se habría requerido para levantar el objeto sin la polea. La polea, sin embargo, permite aplicar la fuerza en una dirección más conveniente.
